Bトレ組立、記録用セクションの更新＝続編＝

Bトレ組立、記録用セクションの更新＝続編＝から続く

サイトはこちら。

実家から回収してきた模型の整理を続けていますが、記録用に製作したセクションに、ドライバーを落下させて一部破損させてしまいました。
整理をするか、修復をするかで悩みましたが、たまたま自転車が故障して自転車に出費をしなくてはならず、この機会に修復がてら気に成っていた所を加工してみました。

破損してしまった部分。

反対側からの様子。

以前から気になっていた部分もあるので、修理がてら一部作り込みをしました。

話題休眠。

＝広告＝
未だに閑散としている羽田空港のお土産屋さんをサポートしませんか？

話を戻して。

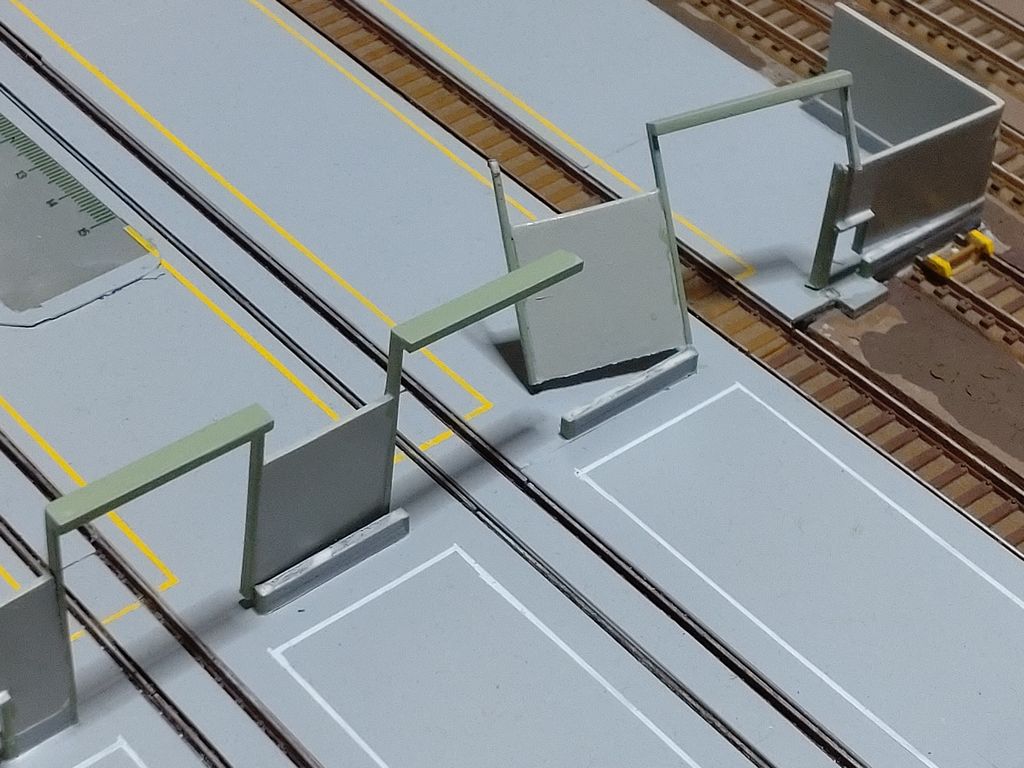

取り敢えず壁周りを修復。
最近の100均は、色々と道具が揃います。瞬間接着剤も種類が豊富ですし、100円で買えるので重宝しています。
今回はゼリー状の瞬間接着剤を試してみました。

工場側から。

正面から。
サラサラタイプの物よりもしっかりと接着が出来ており、補強効果も十分です。

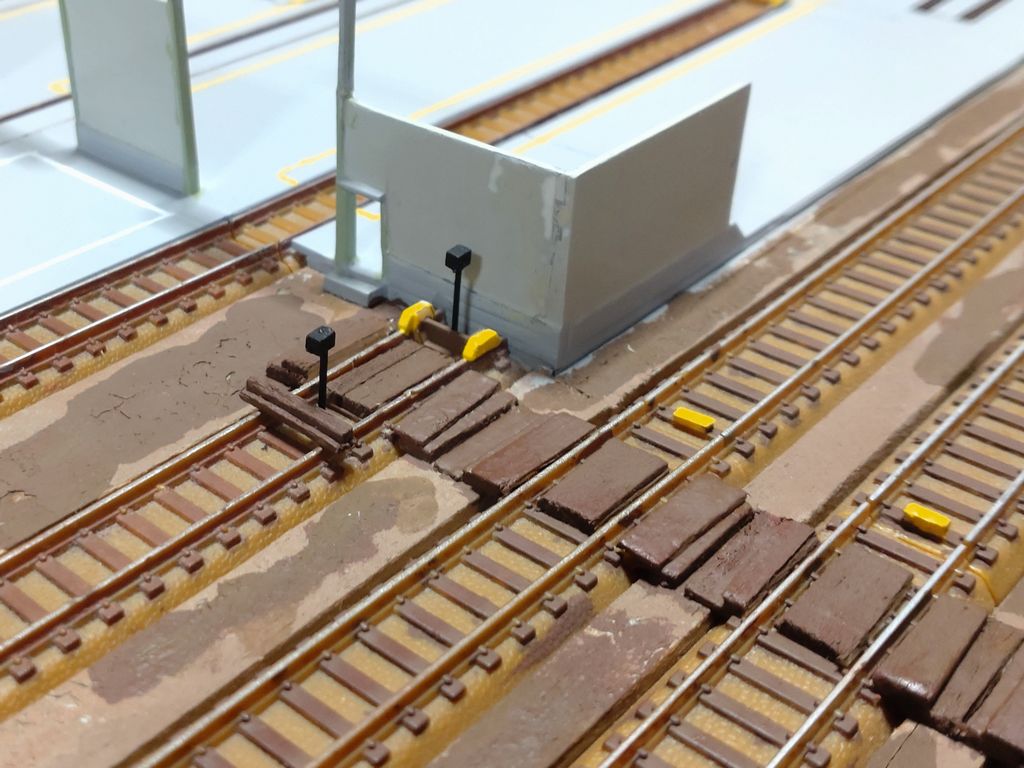

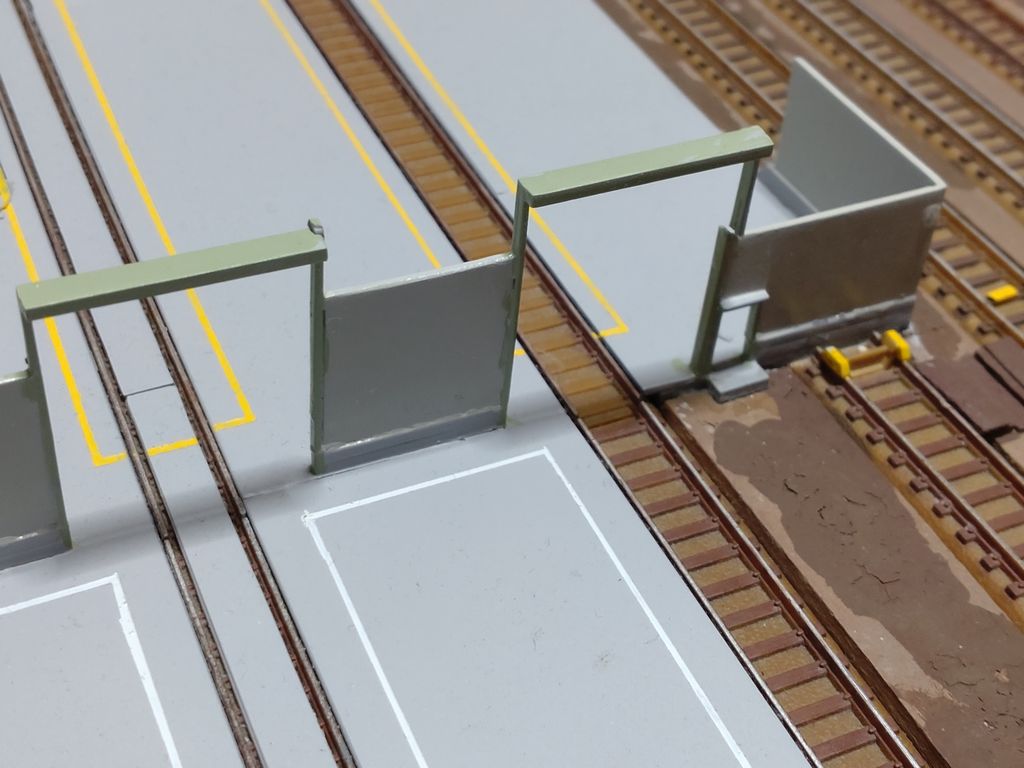

以前から気にしていた、歩み板付近の作り込みを行いました。

標識灯は以前プラ棒にて製作をしていましたが、今回は柱を針金とし強度を持たせました。

標識等を追加して歩み板を後から追加した感じにしてみました。
わざと、以前の物を残す感じにしてあります。

元々、中途半端な感じに成ってしまっていたので、追加してみました。
この付近にもう少し追加したいなと思っています。

手前の引き込み線は、将来ピットを製作する予定です。

入口のコンクリ部分を作成し、ピットを製作する予定です。
以前製作したリフターが数が揃っていなかったので、新たにリフターの製作も予定しています。
ダイソーに行った際に800円で乾電池式のリューターを見つけてきたので、改造する道具も揃って来ています。
工場周りを少し飾りつけしていきたいと思います。

これからも、追加の加工を続けていきたいと思います。

＝広告＝

動作確認用のセクションレイアウト　完成編

動作確認用セクションレイアウト
完成編

動作確認用セクションレイアウト動作確認編から続く

サイトはこちら。

一段落付いた動作確認用セクションレイアウトです。
レイアウト自身は、これ以上の加工を加える予定はありません。
コントローラーにインレタを追加する予定ですが、これでも
良いかなと思い始めた今日この頃。

動作確認をしている時に走らせる距離が短いのでもう少し走らせ
たく、拡張部分を作成しました。

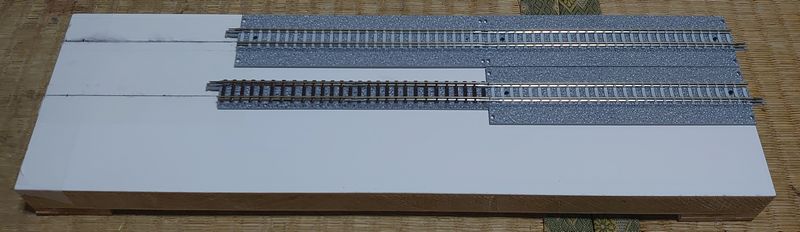

空いている部分ですが、S99のワイドレールを追加する予定です。
メンテナンス用のセクションレイアウトと言う事で手前の部分は、
マルチ車輪クリーニングPCレールを挿入する予定です。

話題休眠。

＝広告＝
未だに閑散としている羽田空港のお土産屋さんをサポートしませんか？
空港限定商品も、入手可能ですよ。
覗いて見て下さい。

話を戻して。

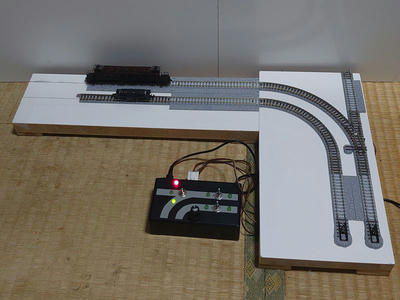

実際に動作確認をしてみました。
オークションで落札して丁度届いた303EF57と、チビ凸の動力車を並べて
みました。
仮配線の段階では、進行方向と反対に動いたりしましたが、修正を行い、
コントローラーの表示通りに動くようにしました。

EF57ですが、なんとC140のレールを通過しました。正直これは
意外でした。
古い製品なこともあると思いますが、意外と走れるんだなと思い
ました。

チビ凸は当然C103でも走行可能です。

拡張部分の追加工事は、年内に出来れば良いかなと考えています。

製作のメインの理由である車両の製作をそろそろ開始していきます。

＝広告＝

動作確認用のセクションレイアウト　動作確認編

動作確認用のセクションレイアウト
動作確認編

動作確認用のセクションレイアウト製作編から続く

サイトはこちら。

一通り製作が進んで動作確認を行いました。
結果は、惨憺たるものでした。

先ずは、コントローラーとベースボードからのケーブルを接続し、コントローラーの電源を投入しました。
すると、どうしたことか、いきなり車両が暴走し始めました。
VRの電源の配線が、反対になっていました。
向きを変更した際に、資料の配線は修正したのですが、実際の配線は反対のままとなっていました。

出だしから、最悪な状態でした。

気を取り直してVRの反対に回し、動作確認を続けました。
次の問題は、進行方向です。
この点については想定済みで、ワイドレール用埋め込み型のフィーダーの為、設置の向きがはっきりしていませんでした。
これは取付方向を反対にする事で対応可能なのですが、ベースボードに開けた穴の位置が間違えており、コネクターからケーブルを外してやり直しが必要になりました。

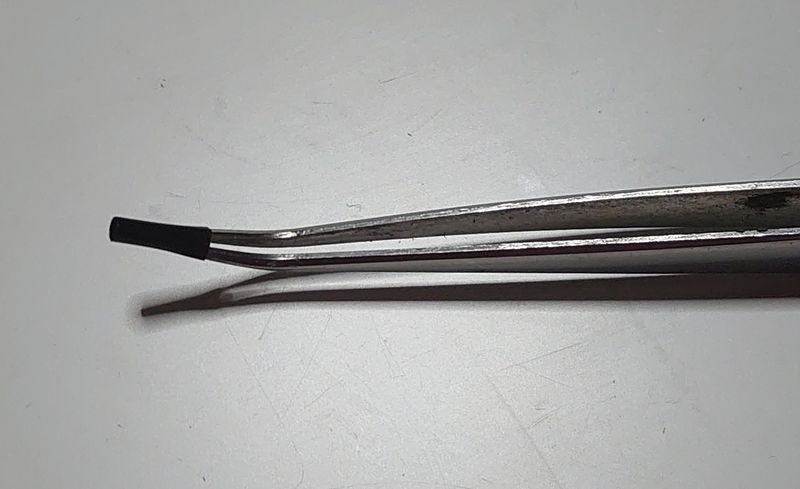

しかし、ケーブルをコネクターから外すための道具を持っておらず、トホホとなってしましました。
ここでさらなる問題が。
カシメをし過ぎた様で、ポイントのケーブルがコネクターの根元で断線してしまいました。
結果、コネクターがそのまま使用できなくなってしまいました。
後々は、道具の調達を行いますが、今回はコストの関係からコネクター一式を購入し、作り直しを行います。

話題休眠。

＝広告＝
未だに閑散としている羽田空港のお土産屋さんをサポートしませんか？

話を戻して。

動作確認自身は、一応全て行いました。
以前試作した際に起こった、コントローラーが機能しないという問題は、発生せず安心しました。
ポイントの動作が、表示と反対になっており、この部分については修正しておきます。

以上以外の不具合は、特に見つからなかったので、修正して完成させようと思います。

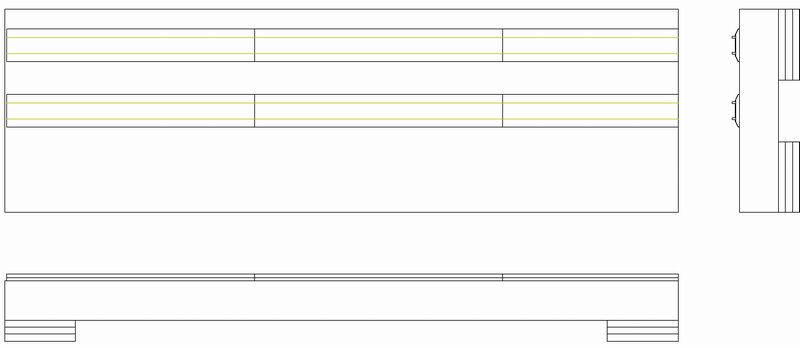

ただ、小さい車両の動作確認用なので、サイズ的にはこんなものかと思うのですが、やはりもう少しだけ走らせたいなと思い、拡張用のベースモジュール企画しました。

こちらは、S99のレールのみ調達が必要で、それ以外は手持ちの部材を使用します。
モジュール完成時にお披露目が出来ればと思います。

修正編に続く

＝広告＝

動作確認用のセクションレイアウト　製作編

動作確認用のセクションレイアウト
製作編

動作確認用のセクションレイアウト調達編から続く

サイトはこちら。

調達部材の到着を待ちながら、手持ち部材を用いて製作を開始しました。

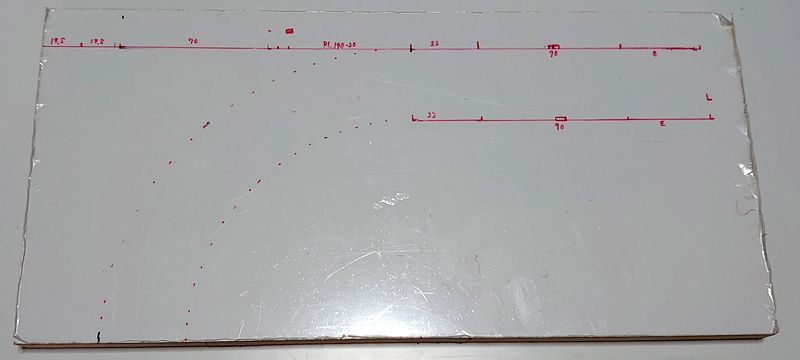

先ずは、ベースボードにレールの配置をケガキました。

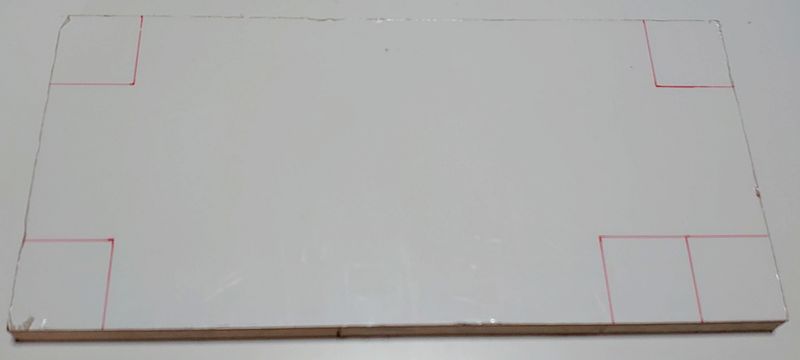

裏面には、台座用の位置をケガキました。

実際にはあまり意味がありませんでしたが、複線区間用の部分を間違え無かったので、まぁよしとします。

コントローラーのケースは、以前サイズ確認用に調達したものを使用しました。

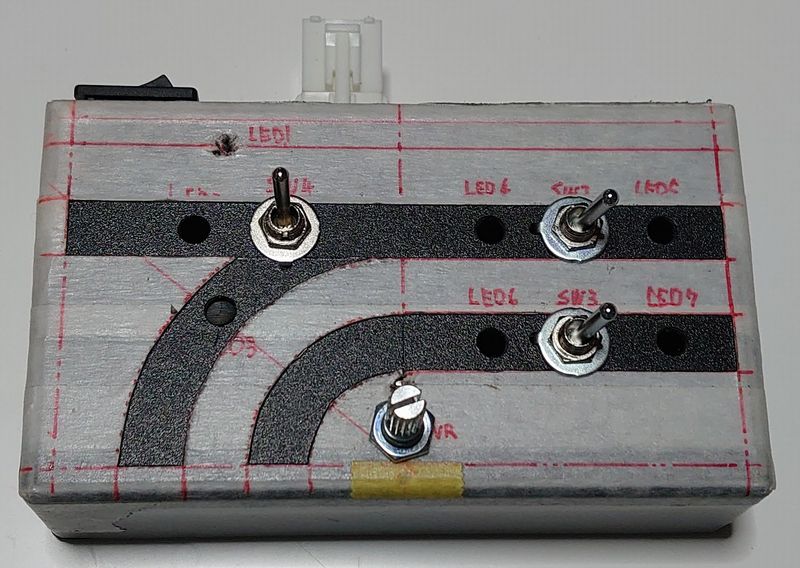

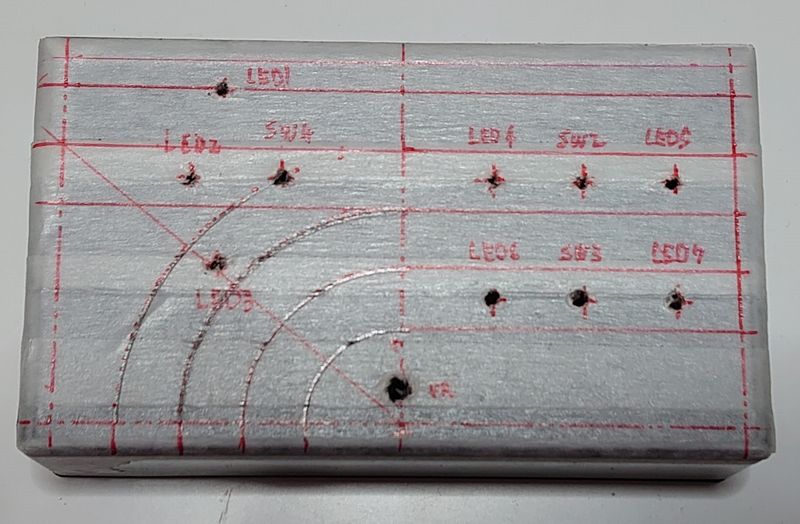

ケースにマスキングテープを張り、SWやLEDの位置をケガキました。

話題休眠。

＝広告＝
未だに閑散としている羽田空港のお土産屋さんをサポートしませんか？

話を戻して。

調達部材が到着し出したので、製作を進めていきました。

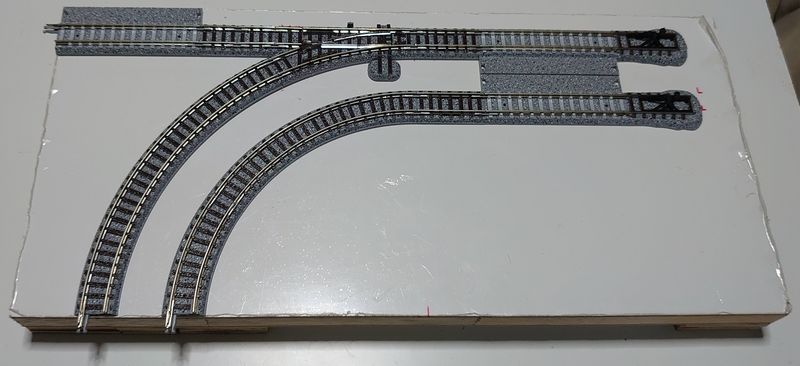

ベースボードにレールを仮配置しました。
想定していた感じに出来て、少しニンマリとしてしまいました。

この時にきちんとレールを確認しておらず、フィーダーの取付穴の位置を間違えてしまい、後々大変な事に成りました。

コントローラーにSW、コネクター類を仮配置しました。

この時にVRの向きを変更した事をきちんとレールを確認しておくべきでした。
資料の修正はしていたのですが・・・。

電源SWはこれまでのトグルSWからロッカSWに変更しました。
金額、スペース的にトグルSWの方が良いのですが、操作性を考慮しこちらを選択しました。

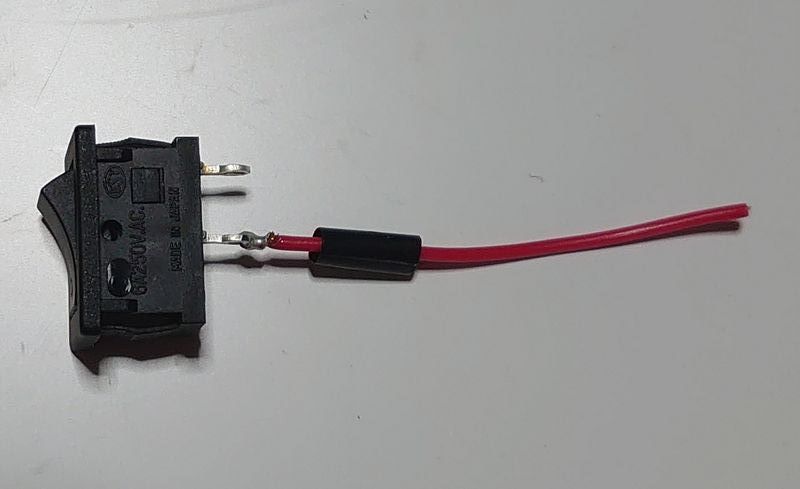

配線のチューブは手持ちの物がサイズ的にSW類には合わず、伸ばして使用しました。

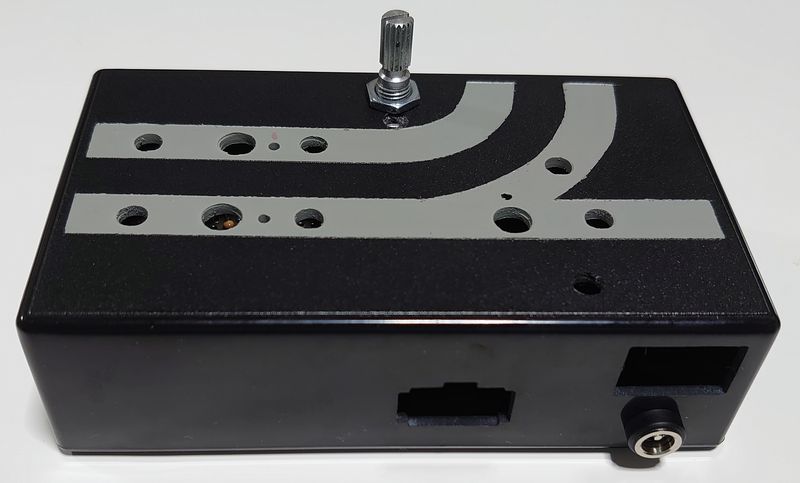

配線前に塗装を行い、様子の確認を行いました。

若干コネクター取付穴の左右が大きくなり気にしていました。

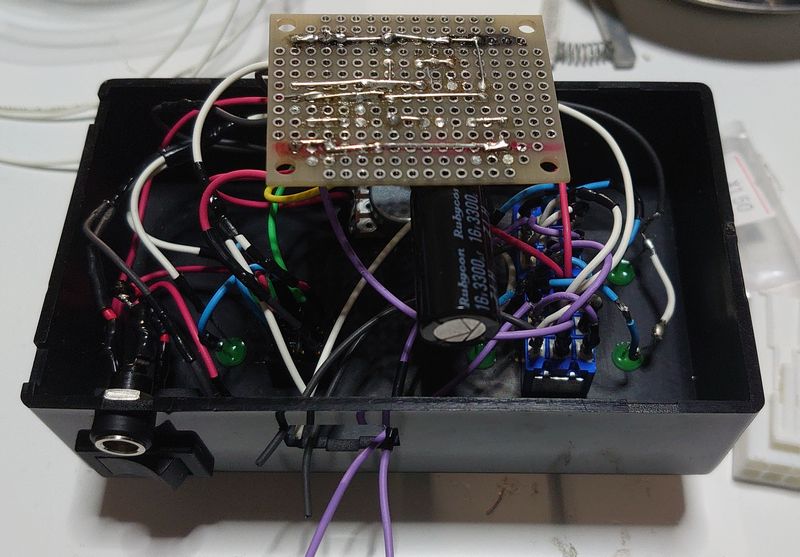

製作途中の様子。

トランジスタと、コネクターの取付前。
途中作業は、余計な事を繰り返し、折角の配線が汚くなってゆきました。
素直に作れば良いのに、本当に余計な事をしますよね・・・。

トランジスタとコネクターの接続を行い、コントローラーの製作が一段落です。

動作確認編へ続く

＝広告＝

動作確認用のセクションレイアウト　調達編

動作確認用のセクションレイアウト
調達編

動作確認用のセクションレイアウト設計編から続く

サイトはこちら。

調達部材は、レールと、コントローラーの一部パーツがメインとなります。
コントローラーケースは、サイズ確認用に調達したものを利用しています。

SW類は、これまで試作してきた物から変更し、電源SWはロッカSWと
しました。これは操作性の問題を改善する事が目的で、価格は跳ね上がり、
サイズも大きく配置に苦慮しますが、選択しました。
運転方向を選択するSWについては、方向選択と、表示回路を1つのSWに
まとめるため、9PのトグルSWとしました。
表示回路を追加した場合、ロータリーSWの方が安く配線し易いのですが、
サイズの問題で、今回は見送りました。
見た目には、とても格好良いので使いたいのですが・・・。

話題休眠。

＝広告＝
未だに閑散としている羽田空港のお土産屋さんをサポートしませんか？

話を戻して。

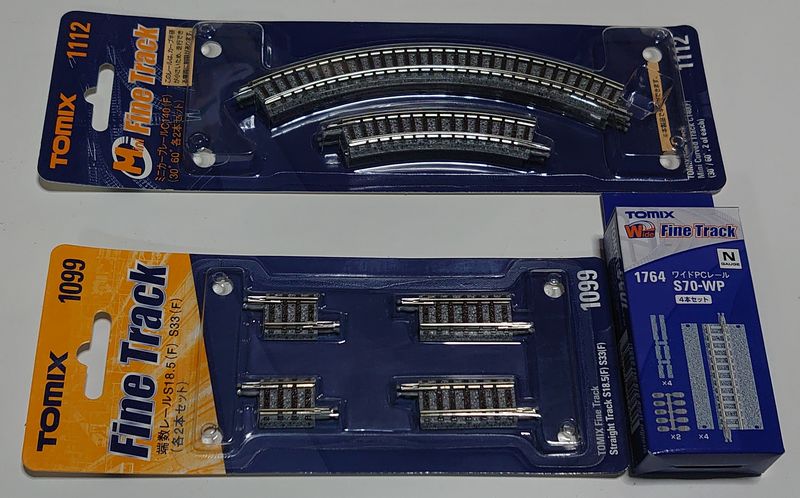

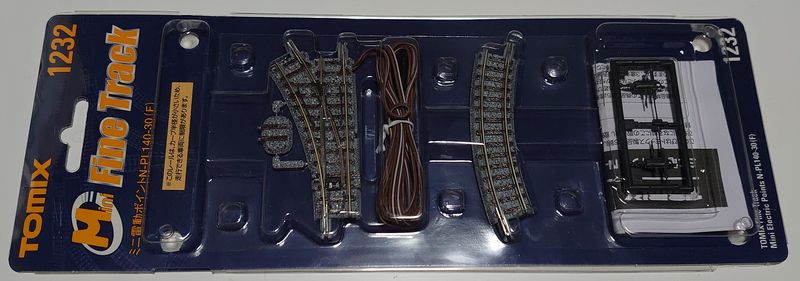

レールについては、ポイントは手持ちがないので必須です。

その他レールは端数レール以外は手持ちがありましたが、他のレイアウトに
使用する予定なので、全て調達しました。

コントローラーについては、メインのトランジスタは調達済みです。
今回は秋月電子で取扱いが無いSW類をせんごくネットで調達しました。

今回トグルSWですが、型番チェックをミスりMS-500N-Bを調達するところ
MS-500M-Bを発注してしまいました。
使えなくないのですが、中立OFFが仕様的に必須だったので、買い直し
ました。

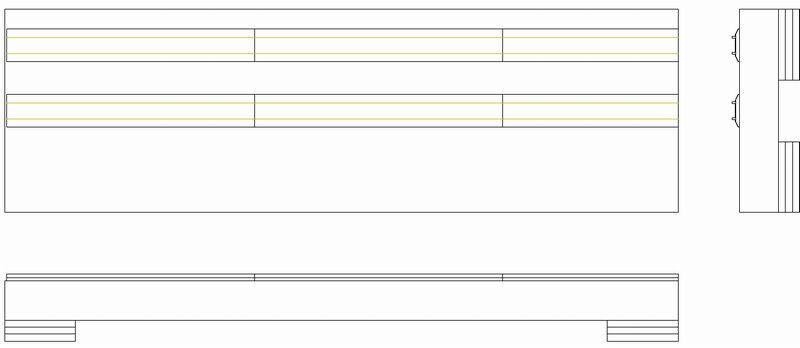

他のレイアウトとの接続を考慮し、台座用の板を調達しました。
ただ、自分で切出しを行うとサイズが一定しないので、少々コストが
掛かっても、注文時にカットをしてくれる場所が良いでしょう。

それ以外は特に問題なく調達出来ました。

製作編に続く。
