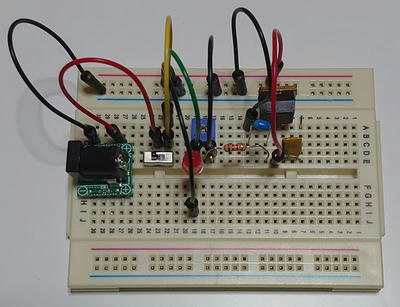

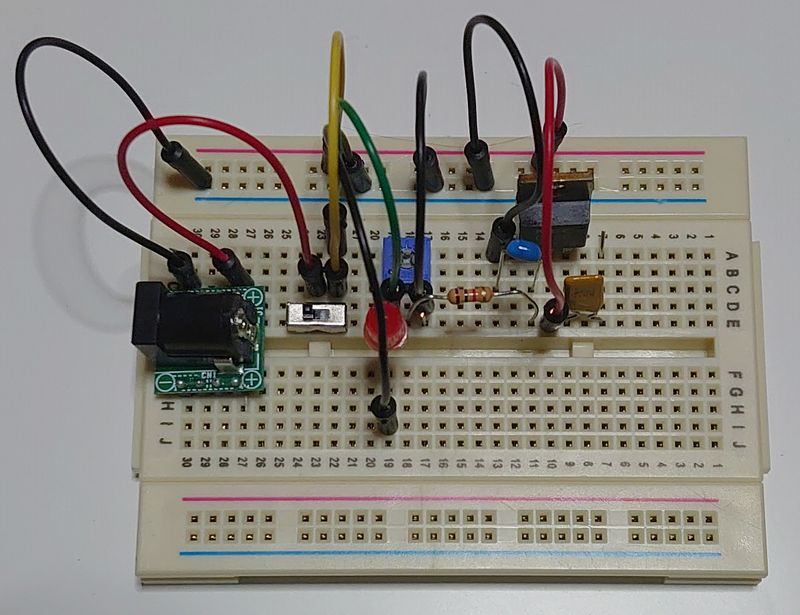

コントローラー第2弾 試作記＝４＝ 回路確認編 コントローラー第2弾 試作記＝４＝ 回路確認編 ブレッドボード導入記から続く サイトはこちら。 ブレッドボードが到着し、DCジャックのキットを組立ました。 実はこのキット組立ても若干トラブルがありました。 組立て記録の写真を撮りながら作業を行っていましたが、 途中で、ピンが1組途中で行方不明になるというアクシデントが ありました。 片方の脚で、何とか動作確認が出来るので、回路を組立ました。 動作確認をしたところこちらの回路では、問題なくトランジスタから 出力されていました。 と言う事で、コントローラーの動作を確認したところ、トランジスタの 1番ピンと、3番ピンの間の電圧が変化をしていると言う不思議な現象を 確認しました。 1番－GND間、3番－GND間の出力は、0.1V程度しかないのですが、 1番－3番間の電圧が、0V－12Vの変化をすると言う現象で、この部分の 確認が今後の確認ポイントになると思います。 コントローラーの回路と違う点は、出力の反転スイッチと、平滑用の コンデンサーを外した位なので、動作的には変わらないと思うのですが、 何かが違っているの模様です。 取敢えず、基板上に確認用のピンを追加して、再度動作確認を続けて 行きます。 ブレッドボード上では、問題なく動作しているので、回路の設計を 間違ていたわけで無い事が確認できました。 ＝広告＝ PR
